印刷など

ここまでの講義資料 (pdf形式)

1. プリンタの使い方

以下の課題を行い，印刷の方法について学びなさい．

課題1-1: プリンタの基本操作

iTerm を起動し， Emacs などで作成したテキストファイルを印刷する方法を学びなさい．

(第4章) 計算機室にあるプリンタ名と種類を確認するとともに，自分の席の近くにあるプリンタ名を確認しなさい．
(§4.3) プリンタを使うときの注意事項を確認しなさい．
(§4.1.3) プリンタのキューに登録されている印刷ジョブを確認しなさい．
前の課題で示したコマンドが正しく実行された場合，自分の席の近くのプリンタ (以下の例では balsam-pr1) のキューを確認している．この状態になっていることを確認しなさい．
```
% lpq
balsam_pr1 is ready
no entries
```
最寄りのプリンタのキューを確認していない場合は， iTerm で以下のコマンドを実行しなさい．
```
% source ~kimura/.coins-printer
```
なお，上記先頭の「%」は入力しないこと．手引き§2.2にもあるように，「%」はコマンド入力を待っていることを示すマーク (プロンプト) を表している．
(§4.1.3) 計算機室にある別なプリンタの印刷ジョブを確認しなさい．
執筆時点では，第4章のプリンタ名を指定しても以下のような警告が出る．
```
% lpq -P canna-pr1
lpq: Unknown destination "canna-pr1"!
```
これは，指定されたプリンタが見つからないことを意味する．執筆時点では，上記の canna-pr1 のプリンタ名は canna_pr1 (canna と pr1 間がハイフン (-) ではなく下線 (_)) となる．また，c113color は c113_color， winprecpr1 は winfmvpr1@orchid-print.coins.tsukuba.ac.jp となる (改善要望中)．
(§4.1.2) プリンタの印刷ジョブを取り消しなさい．
この課題を行うために，事前に印刷しておく必要はない．印刷をしていなくても取り消しを実行することは出来る．不測の事態に備えて，取り消し方法を学んでおくのがこの課題の狙いである．

なお， lcancel コマンドは全てのプリンタのジョブを取り消すので，プリンタ名を指定する必要はない．ここのプリンタのジョブを取り消す場合は， p.79 の脚注1にある lprm コマンドを用いる．
(§4.1.1) 前々回のレポート課題 (必須)で作成した「lecture-2.txt」 (削除した場合は適宜作成せよ) を印刷しなさい．また，印刷直後に印刷ジョブを確認しなさい．なお，執筆時点では，ここでのプリンタ名は手引きにある通りの名前になっている．
プリンタが高速なので，印刷直後に lpq を実行しても自分のジョブが表示されないかも知れない．その場合は，周りの人とほぼ同時に印刷した直後に印刷ジョブを確認するか，以下のコマンドを実行し， lprint と lpq を連続して実行すると良い．
```
% lprint lecture-2.txt ; lpq
```
ここで， lpq の直前はセミコロン ( L の右隣りのキー) である．
emacs で lecture-2.txt を読み込み， lecture-2.report という名前で保存 (C-x C-w) しなさい．この lecture-2.report を lprint で印刷すると，印刷結果はどのように変化するか．
同様にして， lecture-2.c を作成し，これを印刷しなさい．
手引きにあるように， lprint コマンドはレポート (.report 又は .rep で終わるファイル) とプログラム (.c, .cc, .f で終わるファイル) は通常のテキストとは異なる形式で印刷される．

発展課題を行うものは，引続き課題1-2以降を行いなさい．発展課題を後で行うものは，以下に進みなさい．

2. 描画ツール

課題2-1: 図形の描画

以下の手順により，描画ツール Omni Graffle 4 Professional の使い方を学びなさい．

以下の課題は， Omni Graffle 4 のマニュアル ( Omni Graffle 4 Professional のダウンロードページより入手可能) を参照の上で行いなさい．また， OmniGraffle 4 を起動後，「ヘルプ」→「オムニグラフヘルプ」とすることで，使い方の説明を閲覧 (及び検索) することができる．

Dock から Finder を起動し，左の枠から「アプリケーション」を選択しなさい．そして，右側の枠にあるファイル一覧にある「Omni Graffle Professional」をダブルクリックして， Omni Graffle 4 Professional を起動しなさい．
「Welcome Graffle」というウィンドウが出てきた場合は，消して良い．また， Dock に Omni Graffle 4 を保存する場合は， Dock 上の Omni Graffle 4 のアイコンの上で右クリックし，出てきたメニューから「保存」を選ぶ．
マニュアルの p.6 「使ってみましょう」を参照し， Omni Graffle 4 のウィンドウ構成を確認しなさい．
マニュアルの p.7～8 にある「ミニチュートリアル」を行いなさい．
マニュアルの p.9～15 にある「チュートリアル」に従い，ダイアグラムを作成しなさい．但し，作成するダイアグラムはチュートリアルにあるシェークスピア「空騒ぎ」以外の題材を用いて良い．
マニュアルの p.23 を参照し，以下を行いなさい．
- 上記課題で描画した図を「lecture-3.graffle」という名前で保存しなさい
- Omni Graffle 4 を終了しなさい
- Omni Graffle 4 を再度起動し，保存した「lecture-3.graffle」を読み込めることを確認しなさい．

課題2-2: 図形の印刷

Omni Graffle 4 を起動し，課題2-1で作成した「lecture-3.graffle」を読み込みなさい．そして，マニュアルの p.23 を参照し，以下を行いなさい．

描画した図を以下で指定する形式で書き出しなさい．書き出す場所は，自分のホームディレクトリ (自分のユーザ名) を選択すること．
- EPS 形式で「lecture-3.eps」という名前で書き出しなさい．
- JPEG 形式で「lecture-3.jpg」という名前で書き出しなさい
- PNG 形式で「lecture-3.png」という名前で書き出しなさい
iTerm で open コマンドを用い，上記課題で正しく書き出せたことを確認しなさい．例えば， lecture-3.eps が正しく書き出せたことを確認するには，以下のようにする．
```
% open lecture-3.eps
```
このとき，画像を拡大し (ウィンドウを大きくして，「拡大」ボタンを何度か押す)，図形 (特に曲線の部分) はどのようになるかを確認しなさい． JPEG 形式や PNG 形式の輪郭がぎざぎざになるのに対し， EPS 形式はそうならないはずである．

なお， lecture-3.eps の場合は，表示のときに PDF への変換が行われる．また，表示プログラム「プレビュー」の終了の際に，保存するかどうかを聞かれるが，「保存しない」を選ぶ．
Omni Graffle 4 で lectuer-3.graffle を印刷しなさい．
プリンタが，自分の席の最寄りのプリンタになっていることを確認すること．

発展課題を行うものは，引続き課題2-3以降を行いなさい．発展課題を後で行うものは，以下に進みなさい．

レポート課題 (必須)

以下の課題を行いなさい．締切は5月9日講義時間内までとする．担当TAを経由して提出すること．締切を遅れてもレポートは受け付けるが，減点の対象とするので注意せよ．

以下の課題を全て行いなさい．
1. Emacs を用いて，自分の学籍番号と氏名， Omni Graffle 4 を使用した感想 (100文字程度) を書きなさい．そして，これを「lecture-3.txt」という名前で保存するとともに，これを lprint コマンドを用いて印刷しなさい．
  なお，他の方法で作成もしくは印刷したものは再提出とする．
2. 筑波大学へのアクセスを参考に，筑波大学つくばキャンパスへの案内図を作成し，「lecture-3.graffle」という名前で保存しなさい．そして，この案内図を印刷しなさい．A4用紙1枚でまとめること．
  なお，案内図には学生番号と氏名を記載するとともに，以下の情報を全て含めること．
  - つくばエキスプレスとJR常盤線で来る方法
  - 東京駅から高速バスでくる方法
  - 自動車と航空機で来る方法
  なお，ここで作成した「lecture-3.graffle」は後日の課題で何度か使用する予定である．この講義が終了するまで消去せずに保存しておくこと．

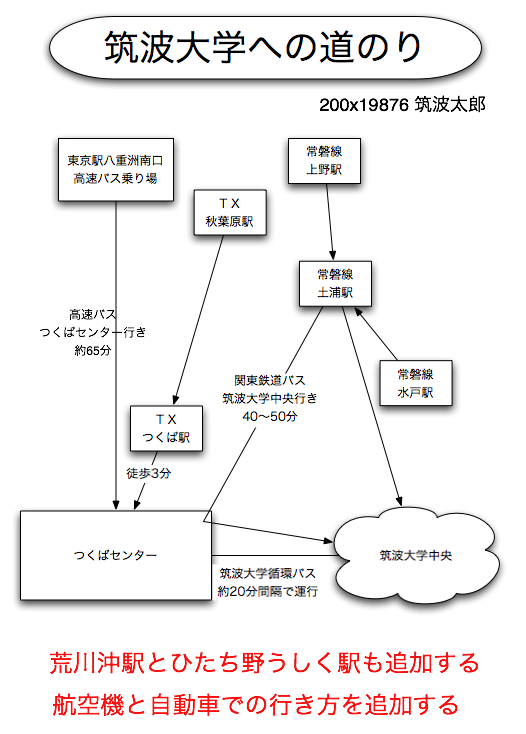

  サンプル: 筑波大学への道のり (一部情報が不足している)
  (クリックすると拡大します)

引続き，まだ終えていない発展課題を行いなさい．これらを終えたものはレポート課題 (選択)を行いなさい．
